3, функциональное описание каждой из частей:
1. Отдел тракции:
1. Ролик тракции управляется мотором сервопривода 7.5KW.
2. Прибор ненужного края повторно используя:
Используйте вентилятор для того чтобы дунуть вне отход и отходы, и клиент оборудует коробку сетки для собрания.

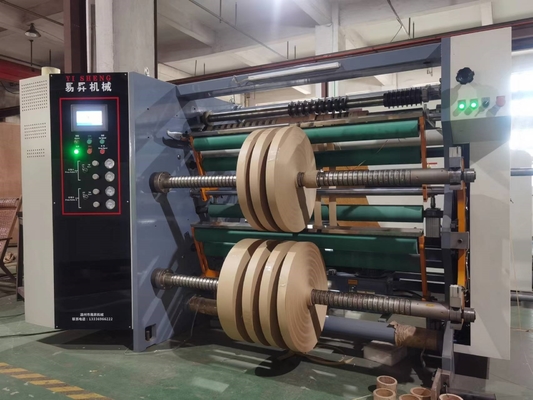

3. Механизм замотки: (Влево или вправо конец законченного продукта определен клиентом делая заказ заказ)
1. Отрезанный материал независимо рана используя и верхние и более низкие оси, и разрезая нож использует круговой нож для разрезать (6 пар)
2. Верхние и более низкие обматывая валы по каждому имеют один мотор сервопривода 7.5KW с пневматическим валом расширения. Обматывая напряжение автоматического управления режим PLC Сименс основанным на диаметре катушки тока, обеспечивающ что законченный материал ясен когда множественные разрезы отрезаны. Все конечные грани катушки плоски, и плоскостность поверхности диска свободно выбрана пневматическим роликом давления и роликом давления веса собственной личности для резать. Закрепленность внутренних и наружных слоев законченной катушки controllable, которая спиральный обматывая метод. По мере того как обматывая диаметр продолжается увеличить, PLC автоматического управления режим скорость обматывая мотора сервопривода для того чтобы уменьшить.

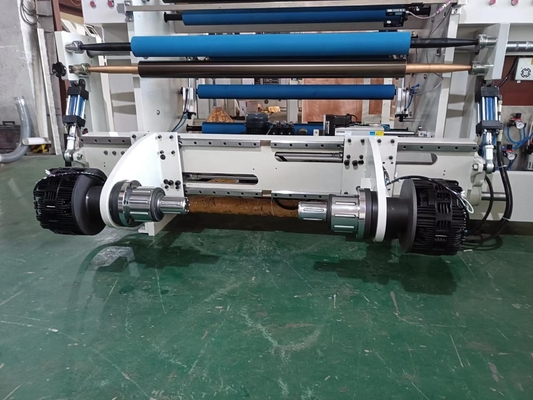

5. Прибор разрядки
Принятие соединенной shaftless гидравлической автоматической питаясь структуры
(1) 1 набор немецкого мотора коррекции симуляции BST
(2) модель ведущего бруса 25 4 части
(3) одна пара высококачественной стали использована для толстой мемориальной аркы 40
(4) 1 пара поднимаясь оружий качания
(5) 1 пара цилиндра 140X63
(6) тормоз разрядки принимает одну пару тормозов воздуха

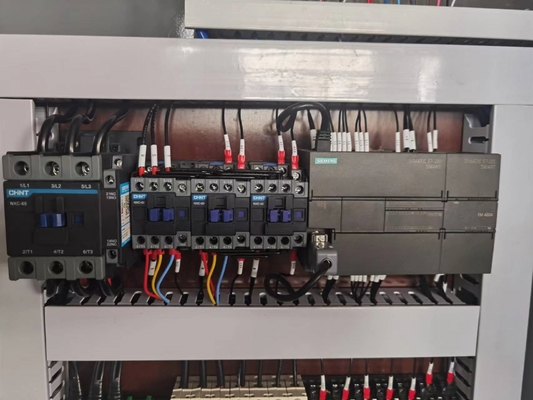

Электротехническое оборудование принимает
Группа Chint использована как прибор низшего напряжения, Snyder использована как переключатель кнопки, Сименс использована как PLC для того чтобы контролировать операционную систему всей машины
4, положение части машины
