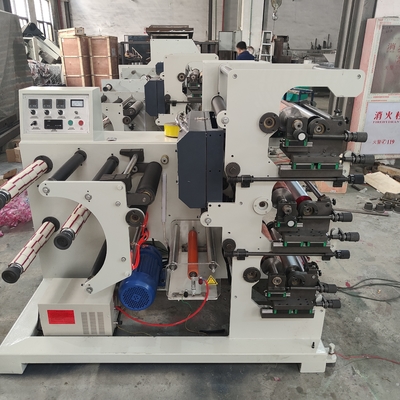

Высокоскоростная флексографская печатная машина с длиной 250 мм, шириной 180 мм, скоростью 5-60 м/мин и точностью 0,15 мм

1. Основные технические параметры

1. Максимальная длина печати: 250 мм.

2. Ширина печати: 180 мм

3. Скорость печати: 5-60 м/мин.

4. Точность надпечатки: <0,15 мм

5. Общая установленная мощность: 6 кВт

6. Габаритные размеры: (Д×Ш×В) 1680×семьсот восемьдесят×одна тысяча двести восемьдесят

7. Вес: ≈ 618 кг.

2, основные структурные функции и принципы работы

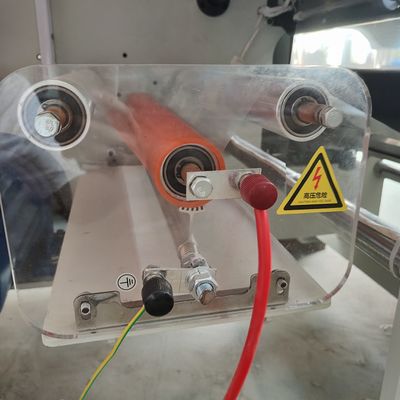

Структура этой машины включает выгрузку, коронный разряд, тягу, первую цветную печать, вторую цветную печать, печь, продольную резку и сбор материала.(Как показано на рисунке)

2. Механизм подачи чернил

1. Поднимите емкость с чернилами.2. Анилокс.3. Скребок.4. Печатный валик.5. Состав ролика спинки.

(Как показано на рисунке)

3. Хроматический механизм

Согласование цветов состоит из механизма планетарной коробки передач, который регулирует передачу планетарной коробки передач влево и вправо, чтобы выровнять рисунок вверх и вниз.Отрегулируйте печатные валики влево и вправо, чтобы выровнять рисунок вверх и вниз.(Как показано на рисунке)

5. Механизм духовки

Когда печатный материал проходит через печь, тепло, выделяемое нагревательной трубкой, выдувается вентилятором, чтобы высушить краску на поверхности печатного материала.Температура духовки контролируется интеллектуальным измерителем температуры и индукционной термопарой.

6, устройство намотки

Намоточное устройство в основном используется для намотки изделий в барабаны.У него в основном катушка.Мощность приводится в действие двигателем для привода шестерни, а звездочка передает мощность для вращения вала намотки для достижения цели намотки.Герметичность барабана зависит от регулировки гайки и пружины.

7, техническое обслуживание и ремонт машины

Для того чтобы функция печати работала нормально в течение длительного времени и выпускала качественную полиграфическую продукцию, машину необходимо обслуживать и обслуживать в хорошем состоянии.Операторы должны пройти предварительную техническую подготовку, не только ознакомившись с процессом флексографской печати, но также поняв и освоив структуру, принцип работы и обычные методы работы этой машины.Освоить ключевые моменты настройки различных учреждений.Перед запуском машины необходимо всесторонне осмотреть состояние, работоспособность и гибкость каждой части машины.Консистентная смазка должна быть добавлена ​​к каждой смазочной части.Во время эксплуатации машины полиция должна осматривать каждый рабочий компонент.При наличии ненормальных условий, таких как шум подшипников и вибрация, машину следует немедленно остановить для проверки.Только после решения проблемы можно запускать машину.После остановки машины необходимо немедленно отключить питание, очистить машину, снять бункер для чернил, освободить клеевой валик, выйти из красочного ножа и использовать чистящее средство для протирки пластинчатого валика и красочного лезвия, а также ввести масло. в каждой точке смазки.

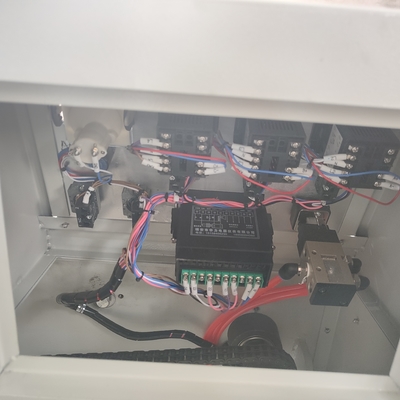

8, электрическая система управления

В этой машине используются два источника питания переменного тока 220 В/50 Гц.Система управления работает от сети переменного тока 220 В.Пожалуйста, обратитесь к панели управления машины для получения информации о конкретных электрических переключателях и инструментах.После завершения установки этой машины запустите главный двигатель, отрегулируйте скорость, заставьте основную машину вращаться медленно и проверьте направление вращения основной машины.

Корпус машины должен быть надежно заземлен.Обратите внимание на электробезопасность.
