Подробная информация о продукте:
|
| имя: | НЕ НУЖНО ЗАМЕНЯТЬ ПЕЧАТНЫЙ ЦИЛИНДР ПЕЧАТНАЯ МАШИНА С ФЛЕКСО-СЕРВОПЕЧАТКОЙ НОВЫЙ ДИЗАЙН | Длина печати: | 300-2000mm |
|---|---|---|---|
| Зона печати: | Один размер | ||
| Выделить: | сервоприводная флексографская печатная машина новой конструкции,Высокоскоростная флексопринтер,без изменений флексографская машина с печатным цилиндром |
||

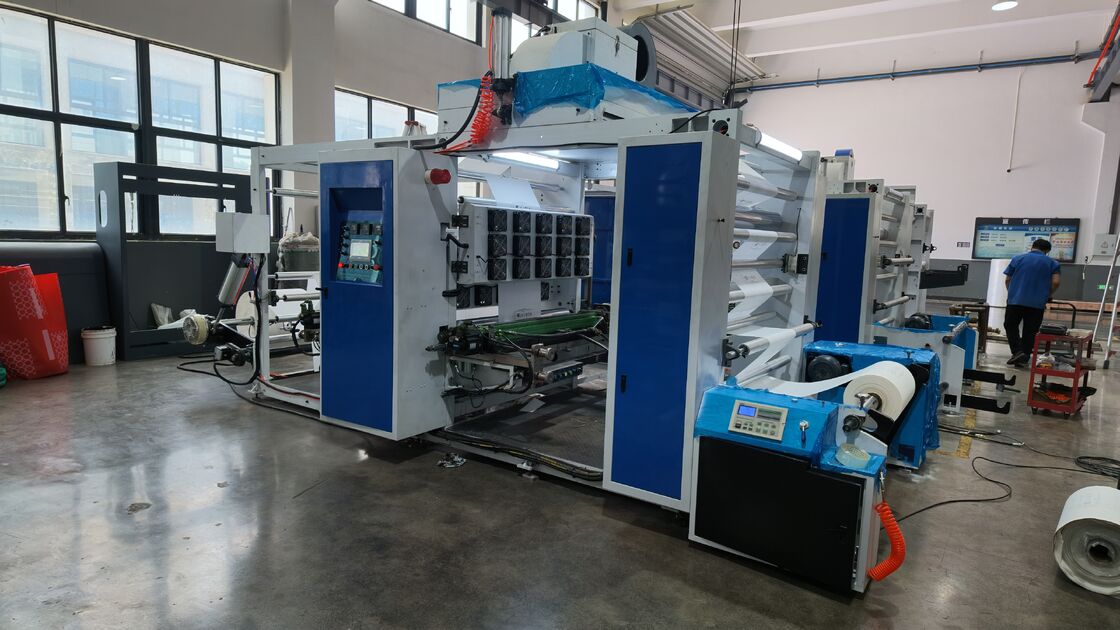

НЕТ НЕОБХОДИМОСТИ МЕНЯТЬ ПЕЧАТНУЮ МАШИНУ FLEXO SERVO NEW DESIGN
3C 1200 Мягкая печатная машина Flexo
![]()
*Каждая настройка должна быть задокументирована в компании для последующего удобства проверки. Пожалуйста, не передавайте информацию сотрудникам за пределами вашей компании, чтобы избежать утечки информации и повлиять на эффективность сотрудничества третьих сторон. Спасибо за доверие!
Основные параметры
| Серводвигатель | Параметр |
|
Цвета печати:Печать цветов:
|
3 цвета |
|
Максимальная ширина материала:Максимальная ширина материала:
|
1250 мм |
|
Максимальная ширина печати:Максимальная ширина печати:
|
1200 мм |
|
Длина печати:Длина печати:
|
Образец клиента |
|
Максимальная длина пакетаМаксимальная длина пакета
|
3000 мм |
|
Анилоксовый вал
|
КЕРАМИЧЕСКИЙ АНИЛОКСОВЫЙ ВАЛ |
|
Серводвигатель прямой привод
|
СЕРВОМОТОР |
|
Привод анилоксового вала
|
СЕРВОМОТОР |
|
Привод нижнего вала
|
СЕРВОМОТОР |
|
Максимальная механическая скоростьМаксимальная механическая скорость
|
120 м/мин |
|
Скорость печатиСкорость печати
|
25~100 м/мин |
|
Диапазон диаметров рулонов материалаДиапазон диаметров рулонов материала
|
≤1000 мм |
| Воздушный вал | Ø76 мм*2 |
| Общая мощность машины общая мощность | 42 кВт |
| Основная рама машины | Толщина чугуна 75 мм |
| Точность шестерен точность шестерен | 5 класс |
| Примечания | |
| Количество печатных валов / анилоксовых валов | 3 шт. |
| Окружность печатного вала | Дизайн клиента |
| Линии на дюйм анилоксового вала | 300 LPI (возможность индивидуального заказа) |
| Толщина печатной пластины |
Без ограничений (печатный вал и нижний вал без зубчатой передачи)
|
| Электрическая мощность |
По умолчанию 380 В 3P 50 Гц (клиент может указать) 380 В 3P 50 Гц (клиенты могут запросить другое) |
5500 мм × 1400 мм × 3000 мм
Вес машины:Вес машины:Около 5000 кг
I. Основные компоненты машины
| Размоточный узел РЕГУЛИРОВАНИЕ НАТЯЖЕНИЯ | ||
| Магнитный порошок 5 кг | Метод подачи | |
| Пневматическая подача и блокировка | Тяговый узел | |
|
Тяжение материала
|
||
|
Тяжение после печати
|
Печатный узел
|
|
|
Печатная группа
|
||
|
Керамический анилоксовый вал с двойным скребком
|
Привод печатного вала | |
|
Серводвигатель прямой привод
|
Муфта печатного вала
|
|
|
Серводвигатель прямой привод
|
Муфта печатного вала
|
|
|
Гидравлический цилиндр
|
Давление печати
|
|
|
Гидравлический цилиндр
|
Давление печати
|
|
|
Гидравлический цилиндр
|
Давление печати
|
|
|
Гидравлический цилиндр
|
Давление печати | |
|
Ручная регулировка
|
Сушильный узел
|
|
|
Ручная регулировка
|
Сушильный узел
|
|
|
Метод сушки Электрический нагрев
|
||
|
Основная сушильная камера
|
Нагревательная трубка: 1 шт., 4-компонентный вентилятор
|
|
|
Резерв сушильного узла
|
Камера обратной печати Намоточный узел
|
|
|
Регулирование натяжения
|
Двигатель + магнитный порошок
|
|
|
Метод резки
|
||
|
Пневматический
|
Моторный узел
|
|
|
Сервопривод печатного вала
|
7,5 кВт*3 | |
|
Синхронная мощность
|
||
|
5,5 кВт
|
Мощность привода анилоксового вала | |
|
1,8 кВт*3
|
Двигатель намотки | |
|
2,2 кВт
|
II. Список основных комплектующих | |
| Название | Бренд | |
Характеристика
| Серводвигатель | Ведущие отечественные бренды | Технология Inovance |
|
ПЛК сенсорный экран Ведущие китайские бренды |
Технология Inovance Китайский топ-бренд Schneider, Франция
|
|
|
Инвертор Ведущие китайские бренды |
Керамический анилоксовый вал с закрытым скребком Rui'an Анилоксовый вал Schneider, Франция
|
|
|
Ведущие китайские бренды |
Керамический анилоксовый вал с закрытым скребком Rui'an Анилоксовый вал Schneider, Франция
|
|
|
Выключатель питания |
Керамический анилоксовый вал с закрытым скребком Анилоксовый вал Ведущие китайские бренды |
|
|
Шанхай Юньчэн |
Ведущие китайские бренды | |
|
Шанхай Юньчэн Алюминиевый вал |
Ведущие китайские бренды
|
|
|
Вэньчжоу Чуанбо
|
Керамический анилоксовый вал с закрытым скребком Вэньчжоу Чуанбо EPC |
|
|
исправление отклонений
|
Керамический анилоксовый вал с закрытым скребком Чунцин Эньжуй Китайский топ-бренд |
|
|
Пневматические компоненты
|
Керамический анилоксовый вал с закрытым скребком Подшипник
|
|
|
Ведущие китайские бренды Китайский топ-бренд Харбин |
III. Реальные фотографии продукта Размотчик |
|
|
Керамический анилоксовый вал с закрытым скребком *Также можно выбрать скребок без давления* |
Блок печати Гидравлическая блокировка
| Камера обратной печати | |
| Камера | |
|
Регулировка смещения перед намоткой
|
|
| Панель управления | |
| Намоточный узел | |
