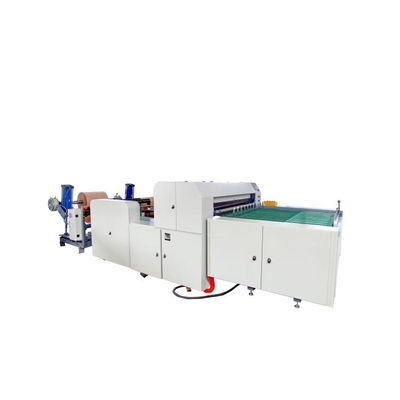

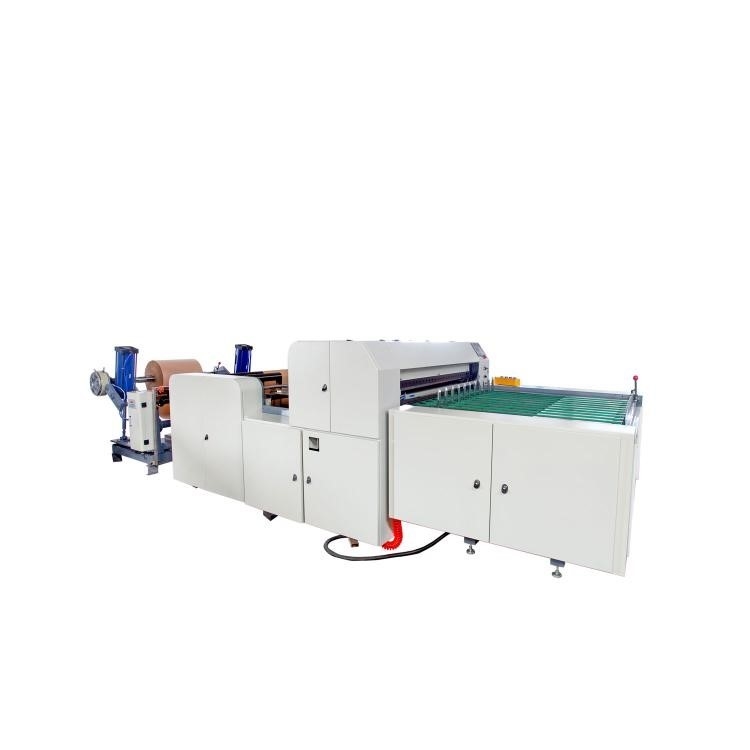

Поперечный компьютера HJ-800 высокоточный и продольный автомат для резки
Представление и характеристики:
Эта машина соответствующая для различных типов бумаги и алюминиевой фольги. Эта машина принимает управление мотора сервопривода для вырезывания фиксированной длины. Система передачи принимает централизованный контроль как пневматические и светоэлектрические датчики. Эта машина интегрирует свет, электричество, и газ, с простой деятельностью, высокая режа точность, механические стабильность, и малошумный. (Опционный для пневматический питаться) регулировка скорости частоты мотора переменная, автоматический считать, выключение сигнала тревоги. Это в настоящее время идеальное оборудование для высококачественного широкомасштабного вырезывания листа в Китае
Особенности:
1. Регулировка скорости частоты переменной хозяина, система управления экрана касания PLC Panasonic, автоматический считать, автоматическая установка длины, выключение сигнала тревоги
2. Рамка принимает структуру стальной пластины 16mm, место лезвия поперечной резки принимает тяжелую литую структуру, и ролик проводника принимает ролик проводника алюминиевого сплава обработки динамической уравновешенности
3. Привод располагая тракцию принимает управление вала привода системы сервопривода, и питаясь метод тракции тракция привода управляемого цепного колеса мотора
4. Эта машина идеальное широкомасштабное оборудование поперечный и продольный резать материала листа с высокой точностью, быстрой скоростью, и ровным материальным собранием
1, основные технические параметры:
| Модель |
HJ-800 |
| Максимальная режа ширина |
800mm |
| Длина вырезывания |
20-600mm |
| Резать скорость |
5-150times/min |
| Горизонтальная и вертикальная точность |
±0.2mm
|
| Полная сила электропитания |
6.5kw |
| вес машины |
2000kg |
| Внешние размеры (l × h w ×) |
L4500*W2000*H1400 |
2, конфигурация машины:
Часть хозяина
(5) шкаф принимает 16 # высококачественная структура стальной пластины
1) Прибор тракции:
(1) структурный тип: тип обжатия активной тракции пассивный
(2) основание тракции принимает бросая структуру (1 набор)
(3) ролик тракции принимает резиновые ролики (спецификацию: 4) части × 850mm φ восемьдесят пять)
(4) метод обжатия принимает управление цилиндра
(5) ролик проводника передачи принимает алюминиевые ролики проводника (спецификацию: 3) части × 850mm φ семьдесят пять)
(6) ролик проводника передачи можно напрячь вверх и вниз для регулировки
(7) мотор принимает трехфазный асинхронный переменный мотор частоты 1.5KW (1 набор)
(8) преобразователь частоты принимает 1.5kw Geetek (1 блок)
(9) питаться проконтролирован конвейерной лентой
(10) весь питаясь механизм умно проконтролирован датчиками смещения.
2) Питаясь механизм:
1. Активно примите servocontrol располагая метод
2. мотор сервопривода 3kw Inviton, водитель (1 набор)
3. Вся промышленная система управления принимает цифровую промышленную систему управления управляя методом: главный мотор управляет активный располагать ролика
4. Передача принимает одновременный пояс и одновременный механизм передачи колеса
5. Питаясь ролик принимает верхнюю и более низкую ровную резиновую структуру ролика.
3) Резать прибор:
(1) резать метод: понизьте исправленный нож, вырезывание верхнего ножа активное
(2) cutterbed принимает брошенную тяжелую структуру:
(3) линейный ведущий брус (2 пары)
(4) контейнер масла (2 части)
Смазывая масло можно повторно использовать
(5) верхние и более низкие ножи сделаны из импортированных сбалансированных стальных ножей (2 паров) с ножами прокладки
(6) инструмент (длина × толстого × спецификации широкая: 15 × 850mm × 80)
(7) нож продольный резать круглый сделан из высококачественной стали (2 пары)
(8) метод деятельности: Вручную выверяйте инструмент положение
(9) основной вид передачи: Передача главного мотора соответствуется коробке передач для того чтобы управлять рычагом круглого колеса с эксцентрической осью вращения, и ведущий шатун reciprocates для того чтобы двинуть режущий инструмент
(10) главный мотор принимает переменный мотор управления скоростью частоты в Шанхае (1.5kw)
(11) преобразователь частоты принимает Geetek (блок 1.5kw 1)
(12) передача принимает одновременный механизм передачи колеса
(13) круглое колесо с эксцентрической осью вращения (2 набора)
(14) ведущий шатун (2 части)

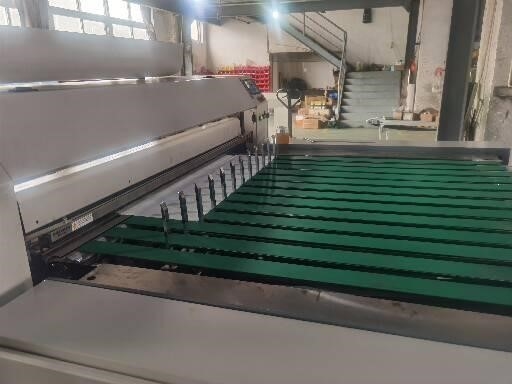

Материальная получая платформа принимает автоматическую питаясь функцию конвейерных лент;
(1) число законченных листов проконтролировано PLC Panasonic, и установленное число листов автоматически отправлено в сортируя область. Машина автоматически бежит нормально, делающ ее легким работать и работ-сбережения

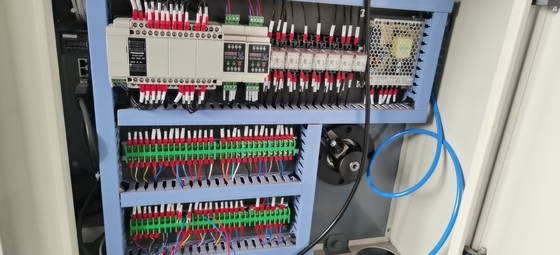

3. Электрическая контрольная часть: (Соединятьые параллельно контроль и хозяин) вся машина принимает систему управления PLC Panasonic промышленную, и экран касания проконтролирован Тайванем Weilun
(1) систему управления этой машины можно грубо разделить в управление хозяина.
(2) управление хозяина: включая управление главного мотора, управление управлением тракции, питаться, и резать контроль.
(3) оборудованный с электронным счетчиком метра для считать; Выключение сигнала тревоги; Автоматическая фиксированная длина, указывает внутри и указывает вне функции.
(4) вышеуказанные электрические детали выбраны от Chint; Переключатель выбранный от бренда Schneider
4. Поддерживая объекты: (потребитель ответственный)
(1) электрический источник: трехфазный четырехпроводной переключатель воздуха: напряжение тока 380V/50Hz
Материальный прибор шкафа разрядки;
Используя шкаф разрядки вала
Цилиндр; 160 * 300 2 частей
Ведущий брус; 2 набора для каждого из 20 * 280-20 * 420
Выпрямление; Принятие набора сымитированной коррекции отступления
Магнитная частица; 10 килограммов, 1 часть

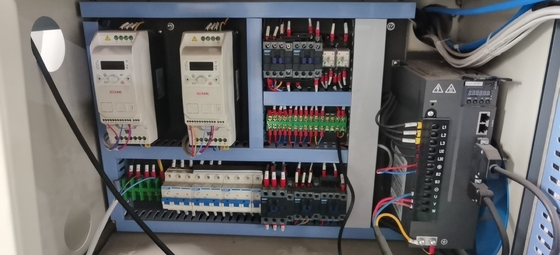

Коробка распределения; Преобразователь частоты принимает 2 набора техника 1.5kw Geely
Водитель сервопривода принимает набор Шэньчжэня Yingweiteng 3kw 1
Chint использовано как прибор низшего напряжения и Omron использовано как реле
PLC принимает Panasonic от Японии
Переключая электропитание принимает Тайвань Mingwei

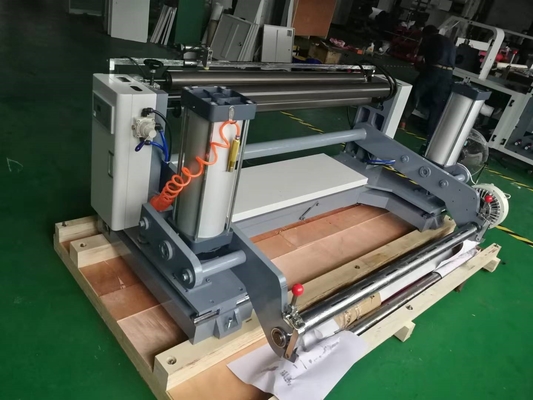

Материальный прибор разрядки; Одно установило автоматической коррекции, одной светоэлектрической коррекции
Тормоз сервопривода 10 kg, 1 блок
Цилиндр 160 * части 300=2
Раздувная модель вала 800, 3 дюйма, 1 часть
Материальная получая платформа; Автоматический считать и питаться, материалы отправлены в сортируя зону через конвейерные ленты.
| Имя |
количество |
Примечания |
| 10-12 ключ открыт-конца |
1 набор |
|
| Ключ открытого конца |
1 набор |
|
| Часть масла gun1 |
1 часть |
|
| Ключ наговора |
1 набор |
|
| Прорезанная отвертка |
1 набор |
|
| Перекрестная отвертка |
1 набор |
|
| Двойной возглавленный ключ |
1 набор |
12 спецификаций × 14 |
| Двойной возглавленный ключ |
1 набор |
14 спецификаций × 14 |
| Двойной возглавленный ключ |
1 набор |
22 спецификации × 24 |
| Пусковая площадка шкафа горизонтальная |
6 |
|
| Руководство потребителя |
1 книга |
|
| Круговое лезвие |
6 частей |
|
