1. Материальный тип: крен как материалы как само-прилипатель, бумага, не-сплетенная ткань, печатая смесь, etc;
2. Материальная толщина; 30-450g (бумага)
3. Максимальная ширина сырья: 1100mm
4. Ширина поверхности крена: 1150mm
5. Ширина вырезывания: 15-1150mm
6. Наматывая ядр трубки: 3" трубка бумаги; используя 2 вала расширения газа Duluo
7. Максимальный диаметр замотки: 1000mm
8. Максимальная скорость: 620 метров/минута
9. Резать скорость: 10-620 метров/минута
10. Полное электропитание: 18KW
11. Полный вес: приблизительно 3800KG
12. Внешние размеры: 3600 в длине, 2350 в ширине, и 1950mm в высоте
| Имя части |
Спецификация и модель |
количество |
бренд |
| 45 # железный каркас |
Толщина 40mm панели стены чистая |
1 пара |
Плакировка Chrome |
| раздувной вал 3-inch |
Плакировка Luo |
2 части |
|
| Плакировка штанги главного ролика тракции стальная |
φ 120 * 1150mm |
1 часть |
|
| Полиуретан ролика главной тракции резиновый |
φ 120 * 1150mm |
1 часть |
|
| Трудный ролик проводника глинозема |
Φ 90 * 1150mm |
10 частей |
|
| Обматывая сервопривод |
5.5KW |
2 набора |
Отдел красоты |
| Сервопривод тракции |
5.5KW |
1 набор |
Отдел красоты |
| привод |
5.5KW |
3 блока |
Шэньчжэнь Hongyuan |
| Ненужный дуя вентилятор края |
1.5KW |
1 блок |
Wuxi |
| подшипник |
|
1 серия |
HRB |
| Пневматические компоненты |
|
1 серия |
|
| Круглый нож принимает функцию топления |
|
1 набор |
|
| Регулятор PLC мастера programmable |
TPC1061Ti |
1 часть |
Сименс |
| экран касания истинного цвета 10 дюймов |
TPC1061Ti |
1 часть |
Пекин Kunlun Tongshi |
| Переключатель близости |
|
1 часть |
Япония OMRON |
| Прибор низшего напряжения |
|
1 часть |
Schneider |
| Переключая электропитание режима |
S100-24 |
1 часть |
Тайвань Mingwei |
3, функциональное описание каждой из частей:
(1). Отдел тракции:
1. Ролик тракции управляется мотором сервопривода 5.5KW.
(2). Прибор ненужного края повторно используя:
Используйте вентилятор для того чтобы дунуть вне отход и отходы, и клиент оборудует коробку сетки для собрания.
(3). Механизм замотки: (законченный разгружать продукта выполнен механически)
1. Отрезанный материал независимо рана используя и верхние и более низкие оси, и разрезая нож использует круговой нож для разрезать (8 пар)
2. Верхние и более низкие обматывая валы по каждому имеют один мотор сервопривода 5.5KW с пневматическим валом расширения. Обматывая напряжение автоматического управления режим PLC Сименс основанным на диаметре катушки тока, обеспечивающ что законченные материалы ясны когда множественные разрезы отрезаны. Все конечные грани катушки плоски, и плоскостность поверхности диска свободно выбрана пневматическим роликом давления и роликом давления веса собственной личности для резать. Закрепленность внутренних и наружных слоев законченной катушки controllable, которая спиральный обматывая метод. По мере того как обматывая диаметр продолжается увеличить, PLC автоматического управления режим скорость обматывая мотора сервопривода для того чтобы уменьшить.
5. Прибор разрядки
Принятие shaftless гидравлической автоматической питаясь структуры
(1) одна пара шасси разрядки
(2) 1 набор сетноого-аналогов мотора коррекции
(3) модель ведущего бруса 35 8 частей
(4) одна пара высококачественной стали использована для толстой мемориальной аркы 40
(5) 1 пара поднимаясь оружий качания
(6) 4 пары цилиндра
(7) 1 пара не конусов оси верхних

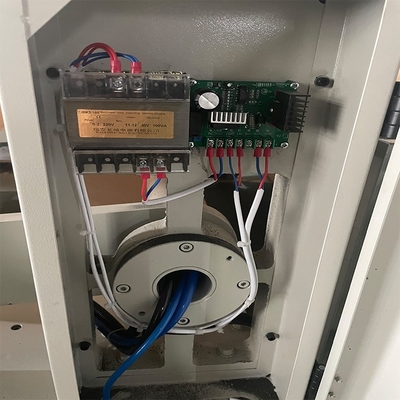

(8) 1 пара тормоза воздуха
Электротехническое оборудование принимает
Группа Chint использована для электроприборов низшего напряжения, Snyder использовано для переключателей кнопки, Сименс использовано для PLC, и проконтролирована операционная система всей машины
4, положение части машины

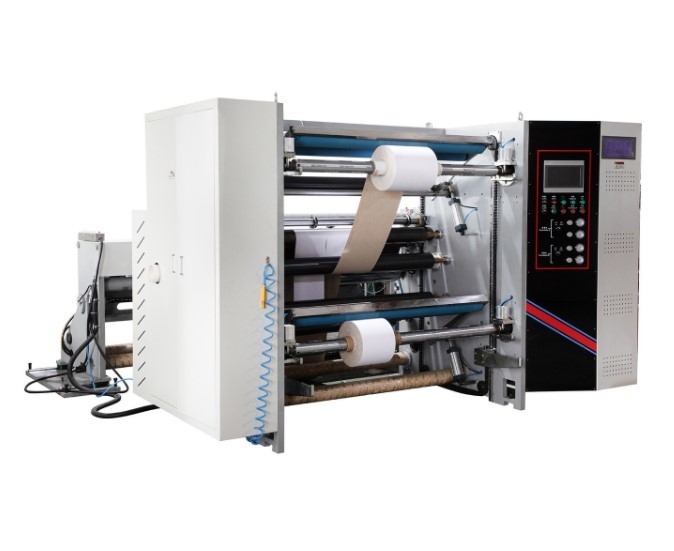

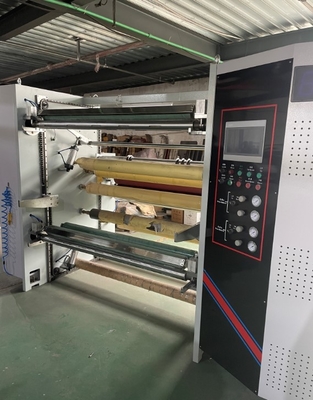

Общее возникновение

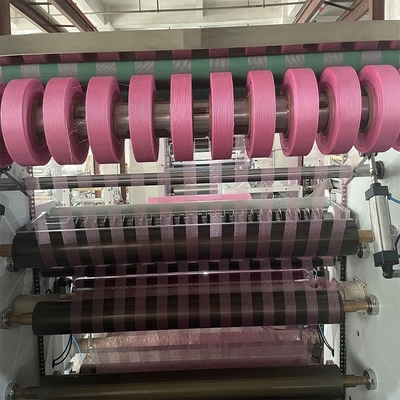

Верхний и более низкий диаметр 1000mm разбивочный обматывать

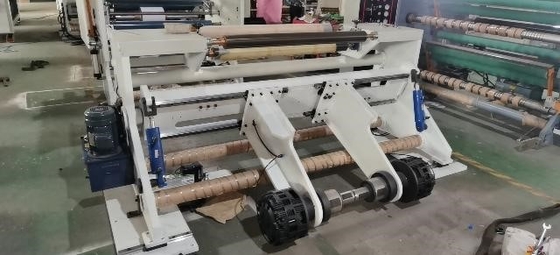

Гидравлический shaftless автоматический подниматься, размещение работ-сбережений материальное, и простая деятельность

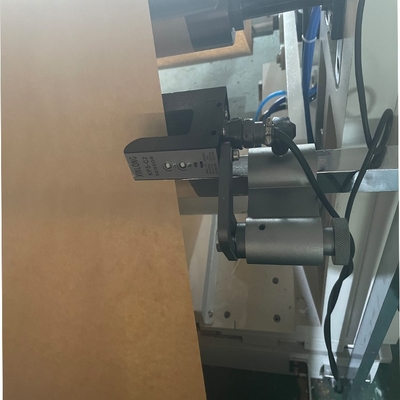

Высококачественные датчики выравнивают ткань и делают материал плоско

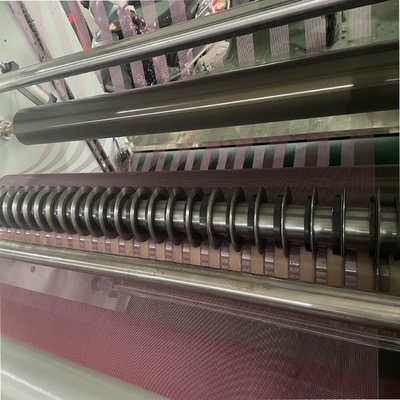

Прибор кругового ножа, или прибор ножа воздуха, опционный
Функция управления напряжения

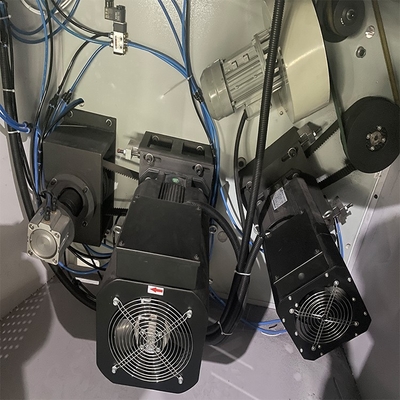

Функция прибора мотора сервопривода

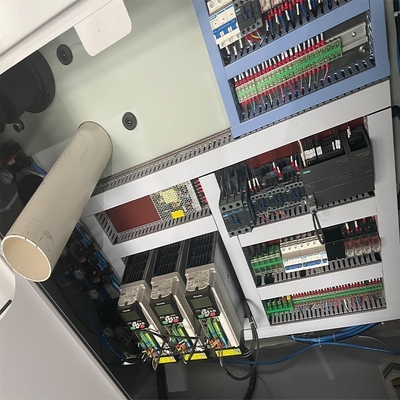

Главная соединенная коробка распределения

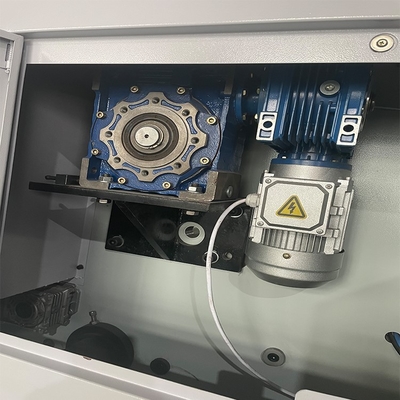

Разгружать используя редуктор

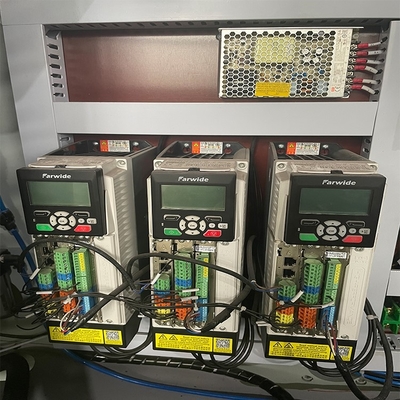

驱动器采用宏远

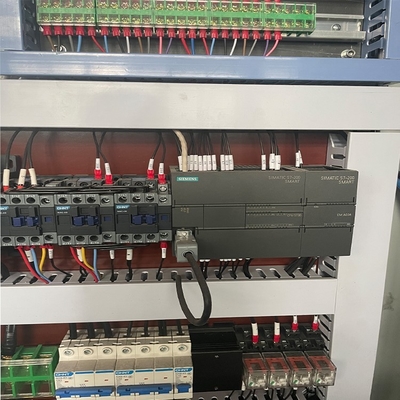

PLC принимает Сименс от Германии
Автоматический считать метра, стоянка сигнала тревоги, режим автоматического управления и другие функции

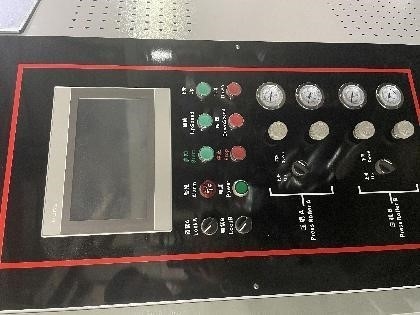

экран касания 10 дюймов, Kunlun соединил государство
