Подробная информация о продукте:
|
| Материальный тип: | 、 OPP PE、 BOF、、 BOPP ЛЮБИМЦА свернуло материал | Материальная толщина: | 0.012-0.5mm (мембрана) |
|---|---|---|---|
| Максимальная ширина сырья: | 1400mm | Ширина поверхности крена: | 1150mm |
| Ширина вырезывания: | 10-1100mm | Ядр трубки вьюрка: | бумажная трубка 3 |
| Максимальный диаметр замотки: | 600mm | Максимальная скорость: | 300 метров/минута |
| Разрезать скорость: | 10-300 метров/минута | Полная сила электропитания: | 12.5Kw |
| Полный вес: | 4200kg | Общие размеры: | 3200 в длине, 2600 в ширине, и 1500mm в высоте |
| Выделить: | Полностью автоматическое напряжение разрезая машину Rewinder,машина 0.5mm высокоскоростная разрезая,Машина 1150mm автоматического напряжения разрезая |
||

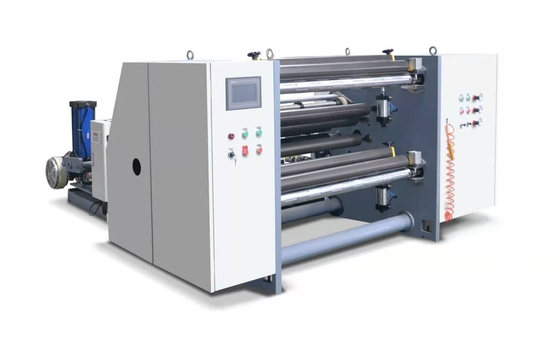

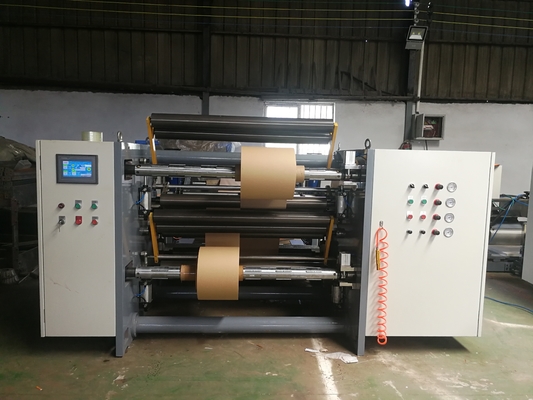

HJ-D1100- III машина полностью автоматического напряжения 3 сервоприводов разрезая
1, индикаторы параметра:
1. материальный тип: ЛЮБИМЕЦ, BOPP, BOF, PE, OPP и другие свернутые материалы;
2. материальная толщина: 0.012-0.5mm (фильм); 30-450g (бумага)
3. максимальный диаметр сырья: 1400mm
4. ядр трубки сырья: 3" трубка бумаги
5. максимальная ширина сырья: 1100mm
6. ширина поверхности крена: 1150mm
7. ширина вырезывания: 10-1100mm
8. наматывая ядр трубки: 3" трубка бумаги;
9. максимальный диаметр замотки: 600mm
10. полный ход коррекции отступления: 150mm
11. максимальная скорость: 300 метров/минута
12. Резать скорость: 10-300 метров/минута
13. Полное электропитание: 12.5KW
14. Полный вес: приблизительно 4200KG
15. Внешние размеры: 3200 длинное, 2600 широкие, и 1500mm высокое
| Имя части | Спецификация и модель | количество | бренд |
| 45 # железный каркас | Толщина 40mm панели стены чистая | 1 пара | |
| раздувной вал 3-inch | 2 части | ||
| Главная штанга тракции | φ 120 * 1150mm | 1 часть | |
| Полиуретан ролика главной тракции резиновый | φ 120 * 1150mm | 1 часть | |
| Трудный ролик проводника глинозема | Φ 75 * 1150mm | 13 части | |
| Обматывая сервопривод | 3.7KW | 2 набора | Отдел красоты |
| Сервопривод тракции | 3.7KW | 1 набор | Отдел красоты |
| Магнитный тормоз порошка использован для разматывать | 20KG | 1 блок | |
| Ненужный дуя вентилятор края | 1.1KW | 1 блок | Wuxi |
| подшипник | 1 серия | HRB | |
| Пневматические компоненты | 1 серия | ||
| drvie | 3.7KW | 3 блока | Шэньчжэнь Hongyuan |
| Ультразвуковая коррекция отступления | 1 набор | Летучие мыши | |
| Регулятор PLC мастера programmable | CPU224XP | 1 часть | Сименс |
| экран касания истинного цвета 7-inch | TPC1061Ti | 1 часть | Пекин Kunlun Tongshi |
| переключатель близости | 1 часть | Япония OMRON | |
| Прибор низшего напряжения | 1 серия | schneider | |
| электропитание переключателя | S100-24 | 1 часть | значьте хорошо |
3, функциональное описание каждой из частей:
1. отдел разматывать:

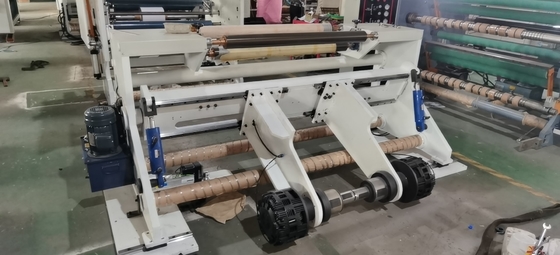

1. Разматывать принимает shaftless пневматический питаясь шкаф, который удобен для деятельности отдельного человека. Принимающ особенную раздувную форму вала, оно не повреждает внутреннюю стену ядра трубки.
2. 3 режима для свободно переключать напряжение разматывать: режим контроля напряжения короткозамкнутого витка датчика давления автоматический постоянн, режим контроля напряжения датчика давления свободный незамкнутый сет автоматический постоянн, и ручное напряжение.
3. Диаметр разматывать автоматически обнаружен переключателем близости на трансмиссионном передаточном вале разматывать, без потребности к толщине материала входного сигнала. Остаточный диаметр разматывать может быть набором автоматически, который нужно замедлить и остановить, делающ его удобным для следующей катушки быть полученным.
4. оборудованный с механизмом для вручную регулировать отпуск и затягивать края, с рядом регулировки ± 10mm.
5. Автоматическая система коррекции отступления автоматически исправляет край фильма или бумаги.
II. отдел тракции:
1. Ролик тракции управляется мотором сервопривода 3.7KW.
III. прибор ненужного края повторно используя:
Используйте вентилятор для того чтобы дунуть вне отход и отходы, и клиент оборудует коробку сетки для собрания.
4. механизм замотки: (Влево или вправо разрядка конца законченный - продукты определены клиентом приказывая)
1. Используйте и верхние и более низкие оси независимо для того чтобы свернуть отрезанный материал.
2. Верхние и более низкие обматывая валы по каждому имеют один мотор сервопривода 3.7KW для того чтобы управлять пневматическим валом выскальзывания. Обматывая напряжение проконтролировано 2 японскими клапанами электрическим управлением SMC пропорциональными, и PLC автоматического управления режим напряжение основанное на диаметре катушки тока, так, что будет никакой материальный фактор толщины когда множественные разрезы будут отрезаны. Все конечные грани катушки плоски, и плоскостность поверхности диска свободно выбрана пневматическим роликом давления и роликом давления веса собственной личности. Закрепленность внутренних и наружных слоев законченной катушки controllable, которая спиральный обматывая метод. По мере того как обматывая диаметр продолжается увеличить, PLC автоматического управления режим скорость обматывая мотора сервопривода для того чтобы уменьшить.
6. Разрезая нож принимает круглый нож для разрезать (6 пар), с опционным ножом воздуха (320 юаней в часть)

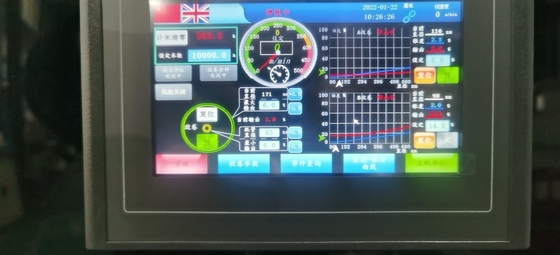

Экран касания принимает Пекин Kunlun Tongshi 7 дюймов

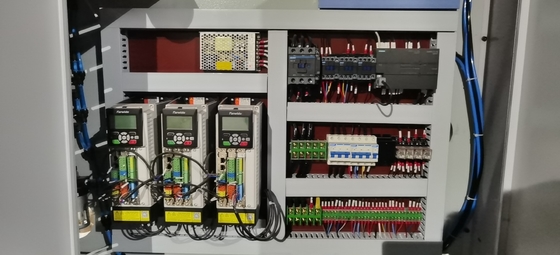

Главные электроприборы; 3 привода Hongyuan, PLC Сименс от Германии
Шкаф разрядки Shaftless; Гидравлический автоматический питаясь шкаф, 1 гидравлическая станция, 4 цилиндра масла, 8 ведущих брусьев, 1 пара тормозов воздуха, 1 пара верхних конусов, 3 алюминия в прутках, и 1 набор коррекции летучей мыши
Цитата
(1) продажная цена HJ-D1100 136600 юаней, и над ценами включите цены налога и доставки
(2) метод оплаты; После подписания контракта, первый взнос 30% будет сделан, и 60% будет оплачено перед пересылкой. После отлаживать и принятия, будет оплачено оставаясь 10%
(3) срок поставки; Около 35 дней, специфический срок поставки подтвержен путем подписание контракта.
(4) период гарантии; 1 год.
