Подробная информация о продукте:
|
| Материальный тип: | Печатание、 OPP PE、 BOF、、 BOPP ЛЮБИМЦА и другой крен как материалы; | Материальная толщина: | 30-450g (бумага) |
|---|---|---|---|
| Максимальная ширина сырья: | 1300mm | Ширина поверхности крена: | 1350mm |
| Ширина вырезывания: | 20-1300mm | Ядр трубки вьюрка: | 3" трубка бумаги; используя 2 вала расширения газа Duluo |
| Максимальный диаметр замотки: | 800мм | Максимальная скорость: | 450 метров/минута |
| Разрезать скорость: | 10-400 метров/минута | Полная сила электропитания: | 12KW |
| Полный вес: | 4200kg | Общие размеры: | 2414 в длине, 3890 в ширине, и 1720mm в высоте |
| Толщина: | 0.012-0.5mm (мембрана) | ||
| Выделить: | Автоматическое напряжение разрезая машину Rewinder,Машина Nonwoven рулона ткани разрезая,машина напряжения 1300mm разрезая |
||
HJ-C1300- III машина полностью автоматического напряжения 3 сервоприводов разрезая
машина автоматического напряжения разрезая
1, индикаторы параметра:
1. Материальный тип: крен как материалы как само-прилипатель, бумага, не-сплетенная ткань, печатая смесь, etc;
2. Материальная толщина; 30-450g (бумага)
3. Максимальная ширина сырья: 1300mm
4. Ширина поверхности крена: 1350mm
5. Ширина вырезывания: 15-1300mm
6. Наматывая ядр трубки: 3" трубка бумаги; используя 2 вала расширения газа Duluo
7. Максимальный диаметр замотки: 1000mm
8. Максимальная скорость: 600 метров/минута
9. Резать скорость: 10-600 метров/минута
10. Полное электропитание: 25KW
11. Полный вес: приблизительно 5400KG
12. Внешние размеры: 3600 в длине, 2650 в ширине, и 1950mm в высоте
| Имя части | Спецификация и модель | количество | бренд |
| 45 # железный каркас | Толщина 40mm панели стены чистая | 1 пара | |
| раздувной вал 3-inch | Плакировка Luo | 2 части | |
| Плакировка штанги главного ролика тракции стальная | φ 200 * 1350mm | 1 часть | |
| Полиуретан ролика главной тракции резиновый | φ 180 * 1350mm | 1 часть | |
| Трудный ролик проводника глинозема | Φ 125 * 1350mm | 10 частей | |
| Обматывая сервопривод | 7.5KW | 2 набора | Отдел красоты |
| Сервопривод тракции | 7.5KW | 1 набор | Отдел красоты |
| привод | 7.5KW | 3 блока | |
| Ненужный дуя вентилятор края | 1.5KW | 1 блок | Wuxi |
| подшипник | 1 серия | HRB | |
| пневматические компоненты | 1 серия | ||
| Круговой нож принимает | 8 блоков | Шэньчжэнь Hongyuan | |
| Регулятор PLC мастера programmable | CPU224XP | 1 часть | Сименс |
| экран касания истинного цвета 10-inch | TPC1061Ti | 1 часть | Пекин Kunlun Tongshi |
| переключатель близости | 1 часть | Япония OMRON | |
| Прибор низшего напряжения | 1 серия | schneider | |
| электропитание переключателя | S100-24 | 1 часть | значьте хорошо |
3, функциональное описание каждой из частей:
1. Отдел тракции:
1. Ролик тракции управляется мотором сервопривода 7.5KW.
2. Прибор ненужного края повторно используя:
Используйте вентилятор для того чтобы дунуть вне отход и отходы, и клиент оборудует коробку сетки для собрания.
III. механизм замотки: (законченный разгружать продукта выполнен механически)
1. Отрезанный материал независимо рана используя и верхние и более низкие оси, и разрезая нож использует круговой нож для разрезать (8 пар)
2. Верхние и более низкие обматывая валы по каждому имеют один мотор сервопривода 7.5KW с пневматическим валом расширения. Обматывая напряжение автоматического управления режим PLC Сименс основанным на диаметре катушки тока, обеспечивающ что законченный материал ясен когда множественные разрезы отрезаны. Все конечные грани катушки плоски, и плоскостность поверхности диска свободно выбрана пневматическим роликом давления и роликом давления веса собственной личности для резать. Закрепленность внутренних и наружных слоев законченной катушки controllable, которая спиральный обматывая метод. По мере того как обматывая диаметр продолжается увеличить, PLC автоматического управления режим скорость обматывая мотора сервопривода для того чтобы уменьшить.
5. Прибор разрядки
Принятие shaftless гидравлической автоматической питаясь структуры
(1) одна пара шасси разрядки
(2) 1 набор сетноого-аналогов мотора коррекции
(3) модель ведущего бруса 35 8 частей
(4) одна пара высококачественной стали использована для толстой мемориальной аркы 40
(5) 1 пара поднимаясь оружий качания
(6) 4 пары цилиндра
(7) 1 пара не конусов оси верхних
(8) 1 пара тормоза воздуха
Электротехническое оборудование принимает
Группа Chint использована для электроприборов низшего напряжения, Snyder использовано для переключателей кнопки, Сименс использовано для PLC, и проконтролирована операционная система всей машины
4, положение части машины

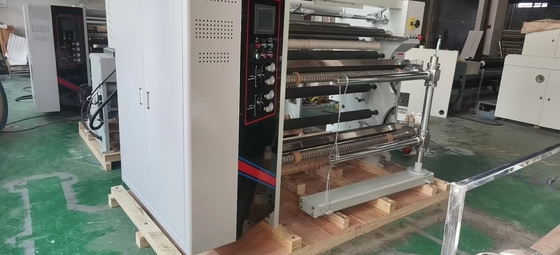

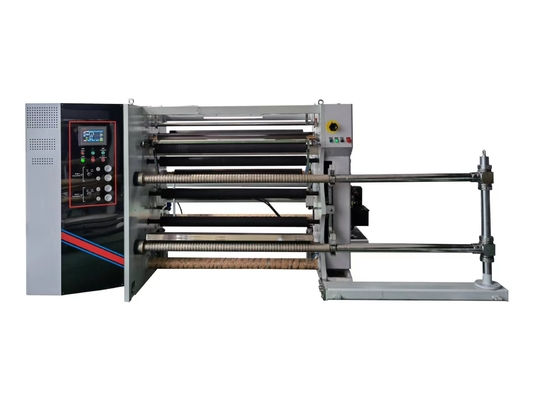

Общее возникновение

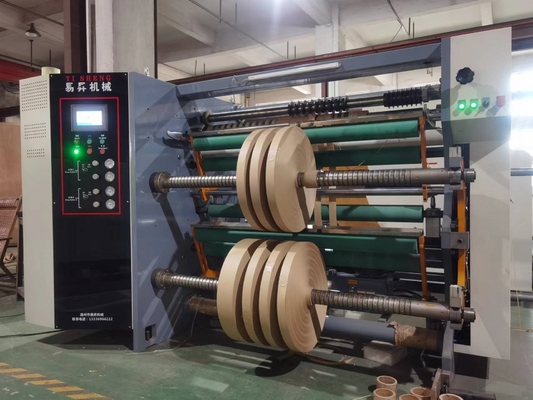

Верхний и более низкий диаметр 1000mm разбивочный обматывать
Гидравлический shaftless автоматический подниматься, размещение работ-сбережений материальное, и простая деятельность

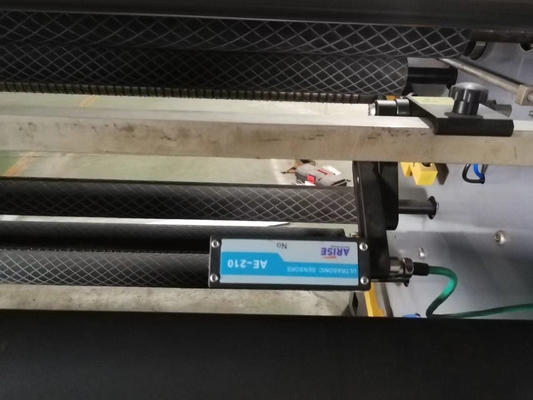

Высококачественные датчики выравнивают ткань и делают материал плоско
Прибор кругового ножа, или прибор ножа воздуха, опционный
Функция управления напряжения

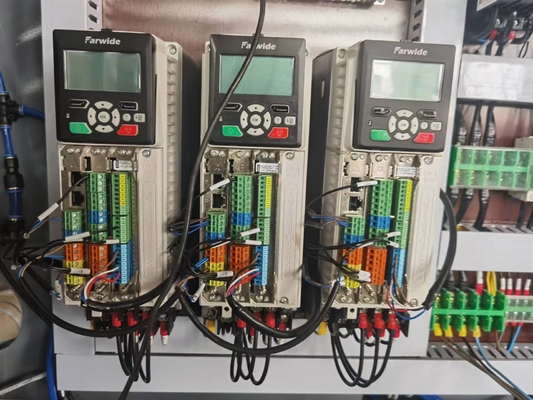

Функция прибора мотора сервопривода

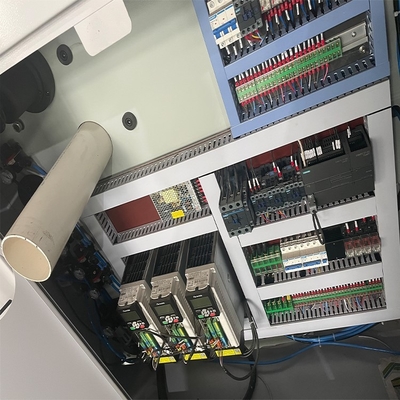

Главная соединенная коробка распределения
Разгружать используя редуктор
Привод принимает Hongyuan
PLC принимает Сименс от Германии
Автоматический считать метра, стоянка сигнала тревоги, режим автоматического управления и другие функции

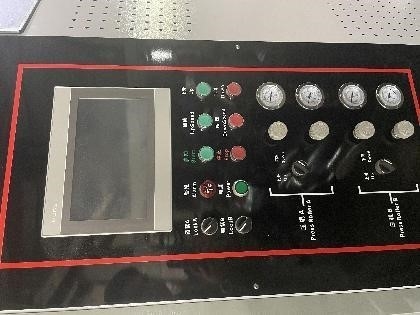

экран касания 10 дюймов, Kunlun соединил государство
