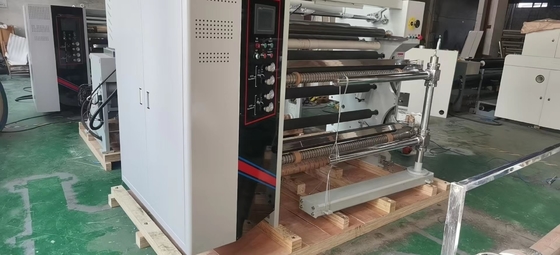

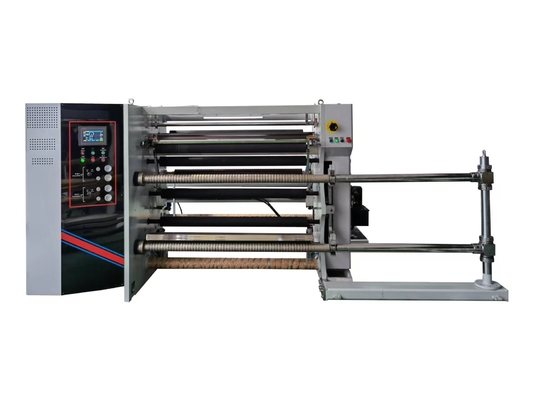

HJ-C1400- III машина полностью автоматического напряжения 3 сервоприводов разрезая
1, индикаторы параметра:
1. Материальный тип: Печатание ЛЮБИМЦА, BOPP, BOF, PE, OPP и другой крен сформировали материалы;
2. Материальная толщина: 0.012-0.5mm (фильм)
3. Максимальная ширина сырья: 1400mm
4. Ширина поверхности крена: 1450mm
5. Ширина вырезывания: 20-1400mm
6. Наматывая ядр трубки: 3" трубка бумаги; используя 2 вала выскальзывания Duluo
7. Максимальный диаметр замотки: 600mm
8. Максимальная скорость: 450 метров/минута
9. Резать скорость: 10-400 метров/минута
10. Полное электропитание: 12KW
11. Полный вес: приблизительно 4200KG
12. Внешние размеры: длина 2414, ширина 3890, высота 1720mm
| Имя части |
Спецификация и модель |
номер |
бренд |
| 45 # железный каркас |
Толщина 40mm панели стены чистая |
1 пара |
|
| вал выскальзывания 3-inch |
Плакировка Luo |
2 части |
|
| Главная штанга тракции |
φ100*1450mm |
1 часть |
|
| Полиуретан ролика главной тракции резиновый |
φ100*1450mm |
7 частей |
|
| Трудный ролик проводника глинозема |
Φ90*1450mm |
6 частей |
|
| Обматывая сервопривод |
3.7KW |
2набора |
Отдел красоты |
| Сервопривод тракции |
3.7KW |
1набор |
Отдел красоты |

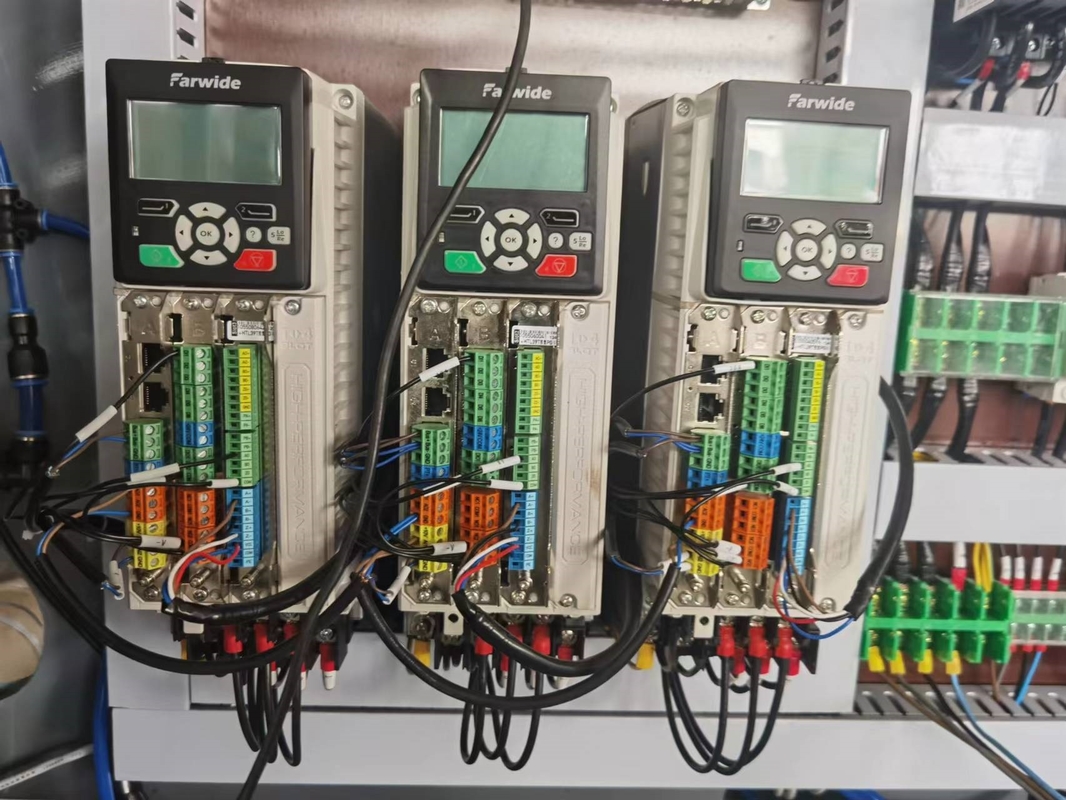

| привод |
3.7kw |
3блока |
Шэньчжэнь Hongyuan |
| Ненужный дуя вентилятор края |
1.5KW |
1блок |
Wuxi |
| подшипник |
|
1серия |
HRB |
| пневматические компоненты |
|
1серия |
|
| Резать используя прямой нож |
|
6 пар |
|
| Регулятор PLC мастера programmable |
CPU224XP |
1 часть |
Сименс |
| экран касания истинного цвета 7-inch |
TPC1061Ti |
1 часть |
Пекин Kunlun Tongshi |
| переключатель близости |
|
1 часть |
Япония OMRON |
| Прибор низшего напряжения |
|
1batch |
schneider |
| электропитание переключателя |
S100-24 |
1 часть |
значьте хорошо |
3, функциональное описание каждой из частей:
1. Отдел тракции:
1. Ролик тракции управляется мотором сервопривода 3.7KW.
2. Прибор ненужного края повторно используя:
Используйте вентилятор для того чтобы дунуть вне отход и отходы, и клиент оборудует коробку сетки для собрания.
3. Механизм замотки: (Влево или вправо конец законченного продукта определен клиентом делая заказ заказ)
1. Отрезанный материал независимо рана используя и верхние и более низкие оси, и разрезая нож использует круговой нож для разрезать (6 пар)
2. Верхние и более низкие обматывая валы по каждому имеют один мотор сервопривода 3.7KW с пневматическим валом расширения. Обматывая напряжение автоматического управления режим PLC Сименс основанным на диаметре катушки тока, обеспечивающ что законченный материал ясен когда множественные разрезы отрезаны. Все конечные грани катушки плоски, и плоскостность поверхности диска свободно выбрана пневматическим роликом давления и роликом давления веса собственной личности для резать. Закрепленность внутренних и наружных слоев законченной катушки controllable, которая спиральный обматывая метод. По мере того как обматывая диаметр продолжается увеличить, PLC автоматического управления режим скорость обматывая мотора сервопривода для того чтобы уменьшить.
5. Прибор разрядки
Принятие соединенной shaftless гидравлической автоматической питаясь структуры
(1) 1 набор сетноого-аналогов мотора коррекции
(2) модель ведущего бруса 35 4 части
(3) одна пара высококачественной стали использована для толстой мемориальной аркы 40
(4) 1 пара поднимаясь оружий качания
(5) 1 пара цилиндра 140X63
(6) тормоз разрядки принимает одну пару тормозов воздуха

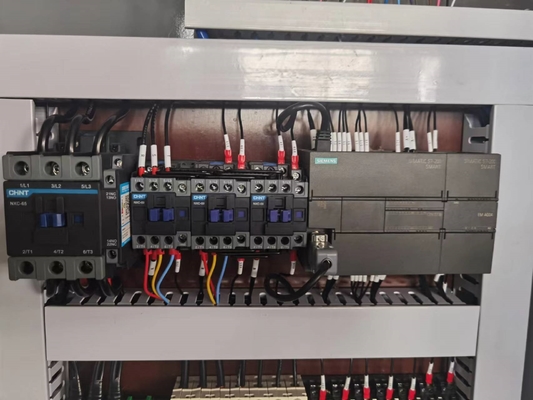

Электротехническое оборудование принимает
Группа Chint использована для электроприборов низшего напряжения, Snyder использовано для переключателей кнопки, Сименс использовано для PLC, и проконтролирована операционная система всей машины
