2, функциональное описание каждой из частей:
1. Раздел разматывать:
1. Разматывать принимает shaftless гидравлическую верхнюю часть конуса, которая удобна для деятельности отдельного человека. Принимающ особенную коническую верхнюю форму, оно не повреждает внутреннюю стену ядра трубы. Запирающие устройства рукава расширения 3 дюймов и 6 дюймов механические крепкий и прочны. Левое и правое зажимая оружие гидравлически проконтролировано ведущим брусом канавки с профилем в виде ласточкина хвоста линейным. 2 гидравлических зажимая цилиндра, выведенного к правому, отдельного одновременно, делая зажимающ деятельность весьма удобным.
2. 2 гидравлическая приведенная в действие загрузка и разгружать цилиндры масла могут выдержать вес 4,5 тонн сырья, сохраняя силы человека и сокращая загрузки и время разгружать.
3. Диаметр разматывать автоматически обнаружен переключателем близости на трансмиссионном передаточном вале разматывать, и никакая потребность к толщине материала входного сигнала. Остаточный диаметр разматывать может быть набором автоматически, который нужно замедлить и остановить, делающ его легкой получить следующий крен материала. Напряжение разматывать принимает режим контроля напряжения конусности короткозамкнутого витка датчика автоматический через PLC Сименс.
4. Оборудованный с механизмом для вручную регулировать отпуск и затягивать края, с рядом регулировки ± 20mm.
5. Материал автоматически исправлен автоматической системой коррекции отступления. Вся рамка принимает движение типа ведущего бруса выведенное и правое, и двигающая часть принимает продетую нитку штангу винта, которая нажатые левые и права мотором сервопривода для того чтобы достигнуть автоматической коррекции отступления.
8. Разматывать принимает пневматические тормозы.
Оно должно быть проконтролировано клапаном точности SMC пропорциональным.
4, часть хозяина:
1. Шкаф принимает 80 # высококачественные отливки в структуре рамки, и вся машина поддержана безшовными неубедительными стальными трубами. Горизонтальные и прямые лучи поделены на сегменты в середине для легких разборки и транспорта.
2. Хозяин принимает мотор сервопривода сочетания из и одновременный коэффициент скорости колеса для передачи.
3. Прибор тракции принимает активную тракцию и пневматический метод обжатия. Мотор сервопривода управляет роликом зеркала активно для того чтобы вытянуть.
4. Вся машина принимает управление мотора сервопривода короткозамкнутого витка.
5, свертывают вверх раздел:
1. Замотка принимает двойную структуру поверхностной замотки и разбивочной замотки, со спереди и сзади обматывать в форме замотки оси A/B. Мотор управляет редуктором для того чтобы обмотать (или одиночным перематывать оси также возможна)

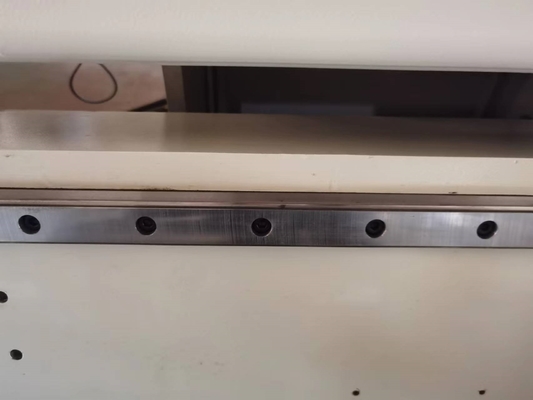

2. Обматывая механическая рука принимает импортированную форму структуры ведущего бруса канавки с профилем в виде ласточкина хвоста линейную
3. Принцип формы поверхностный обматывать, с обматывая валом плотно прикрепленным в стальной вал для одновременной замотки (стальной вал управляется пассивно)
4. Каждый обматывая вал управляется мотором сервопривода 22kw, и обматывая напряжение отрегулировано основанный на настоящем материальном диаметре замотки конвертером ведущей частоты PLC Сименс автоматическим отрегулировать напряжение вала расширения, так, что будет никакой фактор толщины во множественных материалах отрезка, и все конечные грани катушки плоски.
Плоскостность поверхности диска свободно выбрана путем переключать между пневматическим давлением и давлением веса собственной личности, и закрепленность внутренних и наружных слоев законченной катушки controllable. По мере того как обматывая диаметр продолжается увеличить, Сименс автоматического управления режим скорость обматывая мотора сервопривода PLC, значительно расширяя срок службы мотора сервопривода.
5. Когда одиночный перематывать оси необходимо, полное напряжение оси можно также выбрать на экране касания, и обматывая мотор сервопривода использован как вращая режим управления конусами.
6. Замотка и форма разгружать: гидравлический автоматический разгружать

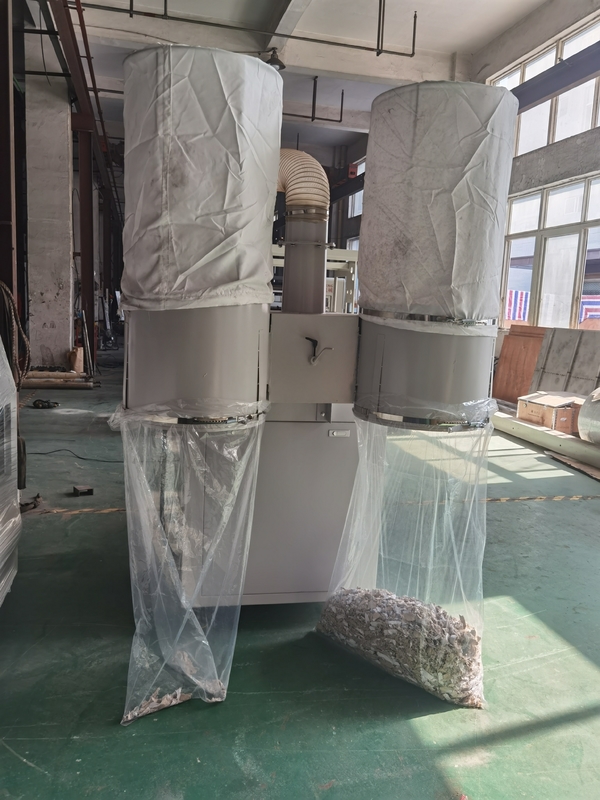

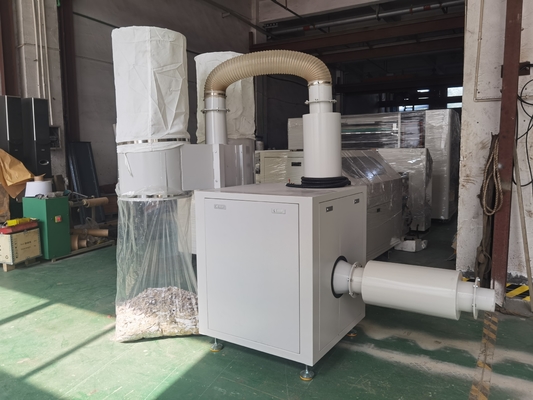

7. Прибор ненужного края повторно используя: Прибор собрания края собирает ненужные края
