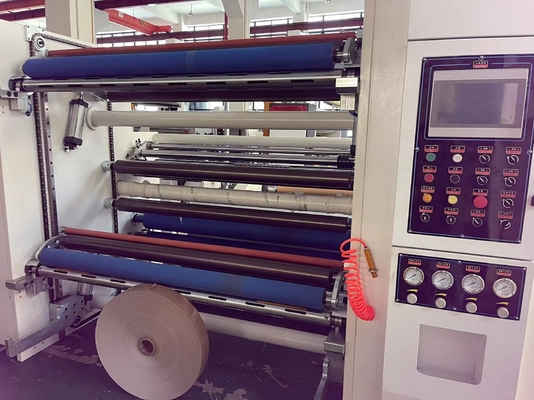

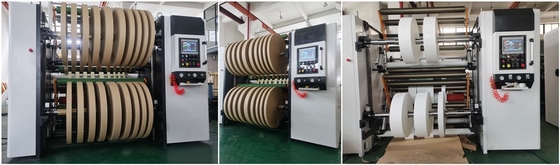

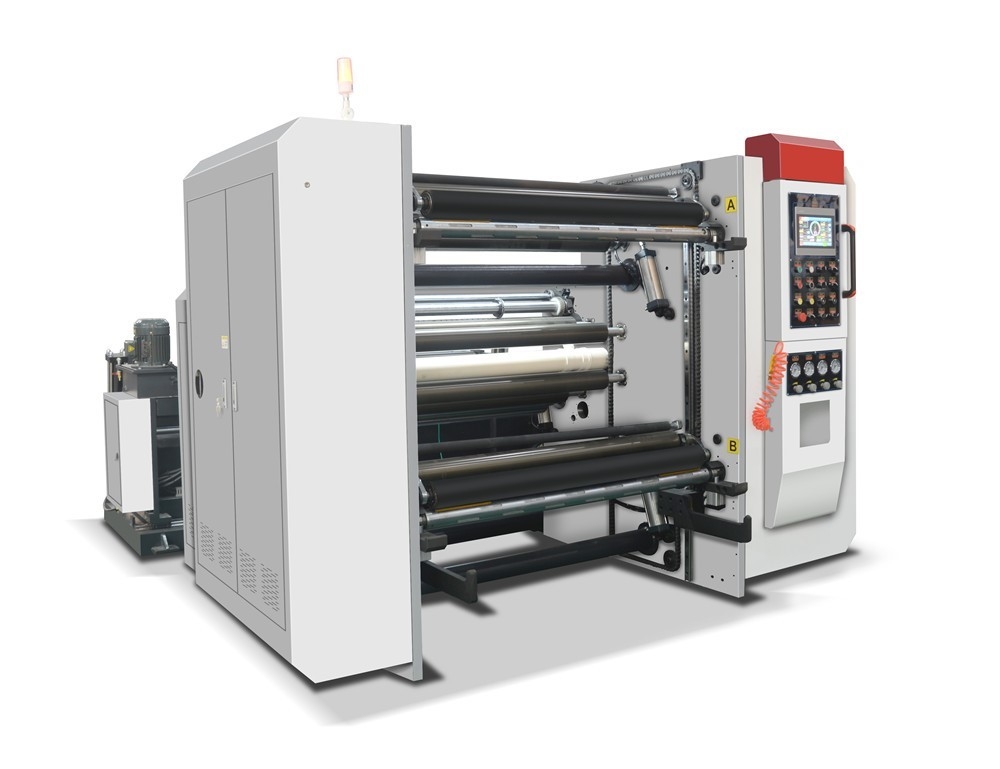

Slitter Rewinder высокоскоростное 30g/M2~350g/M2 ленты 1350mm

型电脑高速分切机 HJ-1300A

Машина HJ-1300Acomputer высокоскоростная разрезая

一, 用途: Соответствующий для:

本机适用于多种卷筒包装纸张 /PET/PVC, 无纺布, 不干胶多种卷筒包装材料的分切. 如各类纸张 30-350g/m2 (双胶纸, 纸袋纸, 白板纸, 特种纸, 淋膜纸等), 纸塑复合材料等.

Эта машина соответствующая для много бумаги, как 30-350g/m2, paper&film прокатанные, автоматы для резки PET/PVC, adhisive, не-сплетенного etc самые лучшие слон крена.

二, 性能及特点: Характеристика:

1. 该机采用伺服电机三电机同步控制, 自动锥度张力, 中心表面卷取方式;

Машина использует мотор сервопривода 3 для того чтобы синхронизировать контроль, автоматическое напряжение ленты, центр и поверхность перематывая совместно;

2, 本机采用变频调速, 保持加速中平稳运转;

Частота пользы машины отрегулировать скорость, держит стабилизированный ход когда скорость вверх;

3, 自动计米, 自动停机, 报警等功能;

автоматическое встречное количество, автоматическая фиксированная длина, автоматический стоп машины когда имел сигнал тревоги, автоматическая функция etc управлением напряжения.

4, 收卷采用 a, 气胀轴结构 b, 装卸操作方便;

Польза 3# вала воздуха пользы питаясь крена (ядр трубки бумаги 76mm)

5, 放卷采用光电式纠边方式;

Перематывать путь управлением положения края управлением фотоэлемента пользы

6, 圆刀纵切废边自动排放装置;

Круговой нож разрезая ненужный край крена, и он автоматически позволили вне вентилятором

7, 自动气动式/无轴液压式放卷配置.

Автоматическая часть разматывать shaftness вала воздуха гидравлическая

• 技术参数: Блок разматывать:

四, 机器配置: Конфигурация машины:

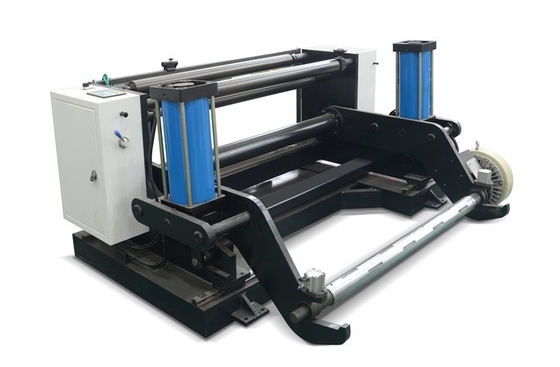

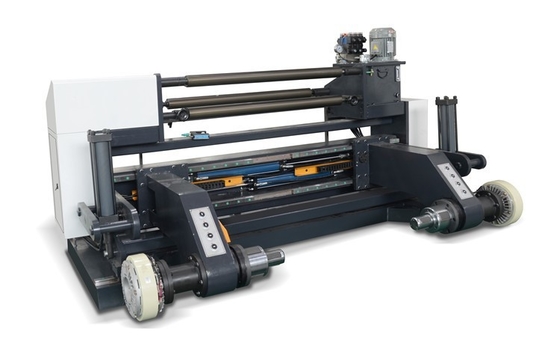

1. 放卷部分: 放卷配置自动式气动或选配液压无轴上料放卷结构

1. 优质钢板结构 机架采用 50#. 左右移动采用直线导轨.
2. 左右移动采用超声波纠偏系统, 套 纠偏采用中国产 1
　　　　　　　　　　　　　　
3. 张力控制: 张力采用磁粉控制 20kg (只 无轴磁粉为 10kg*2) 1 只
4. 放卷最大原材料宽度: 1350mm

1. Разматывать: unwinging shaftness вала воздуха 3inch/choose пользы части гидравлическое

1. Структура стали пользы шкафа машины. Двиньте вокруг проводника пользы линейного.

(2) двиньте вокруг типа пользы Китая пользы статического коррекции system.EPC.

управление напряжения (3): управление тормозом 20kg пользы напряжения (гидравлическое 10kg*2pcs) 1pcs

(4) ширины разматывать материальных: 1350mm

2. 主机部分: 机架采用优质钢板结构

1)驱动和传动机构:

1. 主动采用电机与减速轮速比相结合方式
2. 主电机采用中国产上海丹马伺服电机 7.5KW
3. 变频器采用国产宏远 7.5kw

инженер 2.Main (поверхностный тип трением): Структура пользы шкафа высококачественная бросая

1) Водитель и приводной механизм:

(1) тариф мотора и редуктора пользы крена тон-оси совмещая путь

мотор сервопривода мотора (2) useChing (7.5KW) 1set

преобразователь частоты (3) использует бренд HONGYUAN 7.5kw Китая

2)牵引装置:

1. 结构型式: 主动牵引气动压紧方式
2. 驱动方式: 主电机带动主传动轴, 主轴带动主动辊牵引
3. 压紧方式采用气缸控制

2)Оборудование тракции:

1. Тип структуры: Путь ролика прессы активной тракции пневматический
2. Путь водителя: крен главного привода привода главного мотора, крен тракции главного привода цапфы главный
3. Управление пользы пути прессы пневматическое

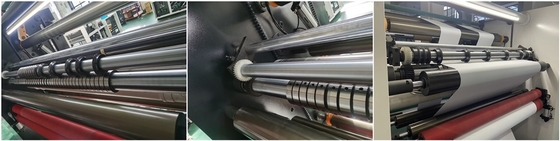

3)分切装置:

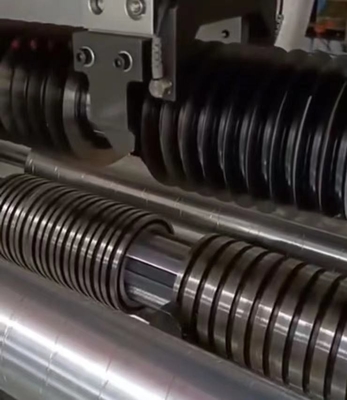

1. 采用圆刀分切装置结构
2. 圆刀采用上海, 付 可任意手动调节 10
3. 分切精度: ±0.2mm

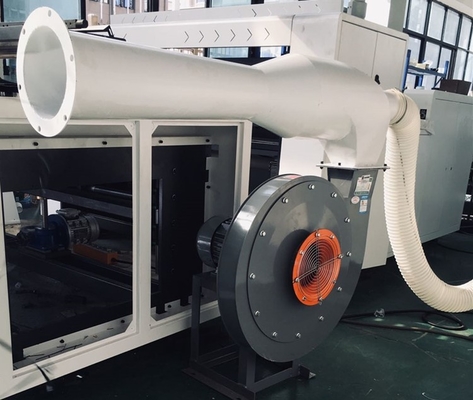

4. 废边排出系统采用高压风机 2.2KW

3)Разрезать оборудование:

1. Нож пользы круговой разрезая структуру оборудования
2. Круглая польза Шанхай ножа, может свободно отрегулировать 10pcs
3. Разрезать точность: ±0.2mm
4. ненужная бортовая система разрядки принимает высокий вентилятор 2.2KW давления

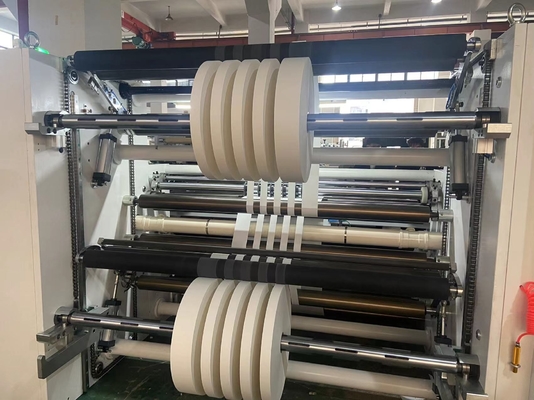

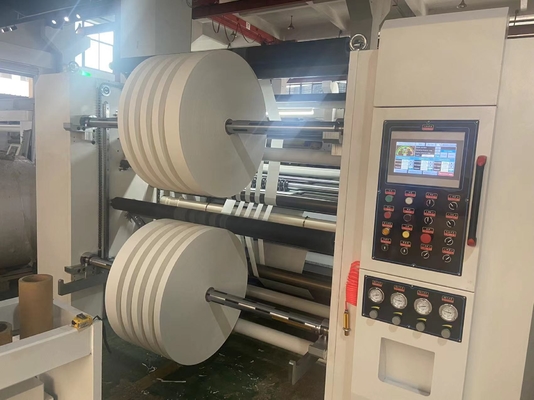

3. 收卷装置

结构方式: 双气胀轴收卷结构方式同时收卷

1. 条 2 收卷轴采用键条式气胀轴 (英寸规格 3)
2. 收卷电机采用中国产上海丹马伺服电机 7.5KW
3. 套 变频器采用国产宏远 7.5KW 2
4. 传动方式: 套 采用齿轮传动独立控制方式 2
5. 收卷最大直径: φ1000mm,
6. 收卷上轴, 套 下料采用自动卸料装置形式 1

оборудование 3.Rewinding:

Путь структуры: перематывать вала воздуха пользы 2

1. Перематывать свертывает вал воздуха сплайна пользы (3inch спецификации) 2pcs
2. Бренд servo7.5KW 2pcs useChina мотора
3. Векторное управление 2pcs пользы 7.5KW инвертора
4. Водитель: Передача 2set шестерни независимого регулирования

(5) перематывать максимум диаметра: 1000mm

(перематывать 6) 2 вал использовать автоматический тип мотора разгружая форму 1set прибора

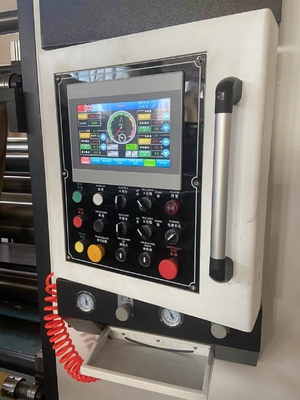

5. 控制部分: Путь контроля:

套 采用连体式控制柜和配电箱集中控制 1

1. 该机的控制系统大致可分为主机速度控制, 放卷张力控制, 收卷张力调节, 集中控制 PLC 自动计米等由, 触摸屏采用台湾威纶, 采用德国西门子 PLC;
2. 寸 触摸屏采用 10, 可推拉式结构
3. 计长 PLC; 报警停车; 自动定长.
4. 可以予设分切长度停机

6. 配套设施: (用户自行负责)

1. 电源: 三相四线空气开关: 电压 380V 50Hz
2. 气源: 个气压 空压机 6

Электрические распределительный ящик и электропитание совместно на машине 1set

1. Система управления машины включая главное управление скоростью инженера, управление напряжения разматывать, перематывать управление напряжения, автоматическое управление PLC, пользу WEINVIEW Тайвань etc отсчета метра экрана касания, пользу Сименс Германию PLC; и другой контроль (тип гидравлического давления)
2. Экран касания принимает 10 дюймов, пушпульную структуру.
3. Счетчик метра PLC автоматический, автоматический стоп когда сигнал тревоги, автоматическая фиксированная длина.
4. Оно может автомобиль остановить когда оно достигло устанавливая метр.

оборудование 6.Extra: (покупатель ответственный за его)

1. Электропитание: переключатель провода 3phase 4; 380V 50HZ
2. Воздух: компрессор воздуха

汇总电器表格主要配置:
