Подробная информация о продукте:
|
| Имя: | Флексографская печатная машина 6C 850 | ЕПК: | иметь |
|---|---|---|---|
| Автоматическое напряжение: | иметь | Керамический ролик Anilox: | КУНТИАНСКИЙ БРЕНД |
| ЗАКРЫТЫЙ ДОКТОРСКИЙ ЛЕЗВИЙ: | иметь | ||
| Выделить: | Флексографская печатная машина для мороженого 6C 850,Высокоскоростная флексографская печатная машина с гарантией,Флексографская печатная машина 6 цветов |
||

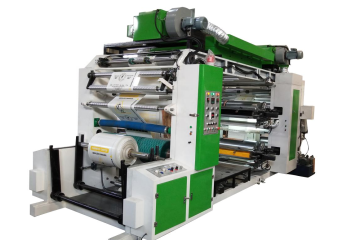

Флексографская печатная машина
6С850 Флексографская печатная машина
Основные параметры核心参数
| Имя名称 | Параметр参数 |
| Цвета: Цвет: | 6 цветов |
| Макс. ширина материала: | 850 мм |
| Макс. ширина печати: | 800 мм |
| Длина печати: 印刷长度: | 300-1300 мм |
| Точность печати: 套色精度 | ±0,2 мм |
| Метод регистрации цвета: 套色方式 | Вручную |
| Анилоксовый валик: 网纹辊 | Керамический анилоксовый валик 陶瓷网纹辊 |
| Структура передачи:传动结构 | Синхронный ременный привод 同步带 |
| Скорость машины: 机械速度 | 20-100м/мин |
| Скорость печати: 印刷速度 | 20-80м/мин |
| Диаметр рулона материала: 料卷直径范围 | ≤1500 мм |
| Воздушный вал: 气涨轴 | ￠76мм*4 |
| Общая мощность машины: 整机功率 | 40КВт |
| Основная рама машины: 主机架 | Чугун 铸铁 Толщина 75 мм. |
| Точность передач齿轮精度 | 5 级 |
| 备注 | |
| 版辊/网纹辊数量 | 4 条 |
| Печатный цилиндр: 版辊周长 | (Принимаем индивидуальные) |
| Количество анилоксовых роликовых сит: 网纹辊线数 | (Принимаем индивидуальные) |
| Толщина пластины: 版材厚度 | (Принимаем индивидуальные) |
| Напряжение: 电源 | (Принимаем индивидуальные) |
Общая схема компоновки:5800×2200×4700 мм
Вес машины8000 кг,Загрузите в 40-футовый кубический контейнер. .Примерно 40 минут.
一:MAIN PART机器主要组成
| РАЗМОТОЧНЫЙ БЛОК 放料部分 | ||
| Контроль напряжения: 张力控制 |
Мотор + поворотный стержень 电机+摆杆 |
|
| Способ кормления:上料方式 | От пневматического производителя | |
| Тяговый блок 牵引部分 | ||
| Материальная тяга. |
Предпрессовая тяга + постпрессовая тяга 印前牵引+印后牵引 |
Толщина покрытия стального ролика: 10 нитей. Производительность: 10 дюймов. |
| ПЕЧАТНЫЙ БЛОК 印刷部分 | ||
| Способ вождения: 驱动方式 | Двигатель с преобразователем частоты变频电机驱动 | |
|
Коррекция отклонения подачи 进料纠偏 |
Ультразвуковой + серводвигатель | точность коррекции±0,2 мм. |
| Метод фиксации пластины. | Вручную | |
| Роликовая передача:辊筒齿轮 | Винтовая передача斜齿轮 | Р=5 мм |
| Цвет регистрации штриха: 套色行程. |
±15 мм по вертикали, ±50 мм по горизонтали 上下±15 мм 左右±50 мм |
|
| СУШИЛЬНАЯ УСТАНОВКА 烘干部分 | ||
| Нагревательная трубка: 加热管 |
Основная духовка: 11 шт., 11 шт.; Цвет Блок Духовка:8 шт. Цвет:8 шт. |
Постоянное колебание температуры ± 2 ℃ 恒温波动 ±2℃ |
| Длина духовки: 烘箱长度 | 2,5 м |
Шум ≤ 75 дБ при работе на высокой скорости. 高速运行时噪音≤75дБ |
| Мощность вентилятора: 风机功率 |
Главный вентилятор: 2,2 кВт или 2,2 кВт. Цветной вентилятор: 2,2 кВт, 2,2 кВт. |
Постоянное колебание температуры ± 2 ℃ 恒温波动 ±2℃ |
| Общая мощность нагрева: 加热总功率 | 26 кВт |
Центральный контроль постоянной температуры 中央恒温控制 |
| Тип сушки: 烘干方式 | Электрическое отопление | Время реакции на нагрев ≤ 3 минут. |
| БЛОК ПЕРЕМОТКИ. | ||
| Контроль натяжения: 张力控制 | Мотор + поворотный стержень 电机+摆杆 |
Нагрузка на воздушный вал ≥ 500 кг Вес ≥500 кг |
| Метод разгрузки:下料方式 | От пневматического производителя | |
| ЭЛЕКТРИЧЕСКИЕ ЧАСТИ | ||
| Главный двигатель: 主电机 | 5,5 кВт | |
| Чернильный мотор:运墨电机 | 75 Вт | |
| Обмоточный двигатель: 收卷电机 | 5,5 кВт | |
二,ОСНОВНОЙ СПИСОК ДЕТАЛЕЙ主要配件清单
| 名称 | 品牌 | 特点 |
|
主电机 |
|
Китайский бренд первого уровня ЧжанПэн Жуйань |
|
ПЛК |
|
Китайский бренд первого уровня Технология Хуэйчуань 汇川技术 |
|
变频器 |
|
Китайский бренд первого уровня Технология Хуэйчуань 汇川技术 |
|
运墨电机 |
|
Китайский бренд первого уровня ЧжанПэн Жуйань |
|
低压电器/按钮 |
|
Франция Шнайдер |
|
电源开关 |
|
Франция Шнайдер |
|
工业固态 |
|
Первоклассный китайский бренд Zhejiang Meigeer 浙江美格尔 |
|
网纹辊 |
|
Китайский бренд первого уровня ЮнЧэн Шанхай上海运城 |
|
铝辊 |
|
Китайский бренд первого уровня ЧуанБо Вэньчжоу 温州创博 |
|
摆杆张力 |
|
Китайский бренд первого уровня СиньЛинДа Ханчжоу 杭州新林达 |
|
纠偏 |
|
Китайский бренд первого уровня ЭнРуйСы Чунцин 重庆恩瑞斯 |
|
气动元件 |
|
AirTAC Тайвань 台湾亚德客 |
| подшипник |
|
Китайский бренд первого уровня Харбин 哈尔滨 |
三, изображение продукта в реальном времени 产品实拍图
|
|
|
разматывание 放卷 |
|
Веб-гид 纠偏 |
|
Предпечатная тяга 印前牵引 |
|
Полиграфическая группа 印刷组 |
|
Автоматическая подача чернил 自动上墨 |
|
Одиночный ракель + керамический анилоксовый валик 单刮刀+陶瓷网纹辊 |
|
Роликовый винтовой привод 版辊斜齿轮传动
|
|
Гидравлический стопорный ролик 液压锁版 |
|
Межцветная сушка фото 色间干 |
|
Главный двигатель 主电机 |
|
Синхронный ременный привод 同步带传动
|
|
Длина духовки: 2,5 м. 烘箱长度 |
|
Панель управления 操作面板 |
|
Послепечатная тяга 印后牵引
Качание натяжного рычага张力摆臂
Фрикционная обмотка 摩擦收卷 |
| Конфигурация группы печати印刷组配置 | |
|
Ручная регистрация цвета 手动套色 Ручной ролик вперед и назад 手动进退版辊 |
| Дополнительная конфигурация | |
|
Металлический анилоксовый валик 金属网纹辊 (Это дешево, но мелкие символы печатать сложно) -600 долларов США/цвет
|
|
Закрытый Доктор Блейд封闭式刮墨刀 (Скорость печати может достигать 100 м/мин) +900 долларов США/цвет
|
|
Электрический регистр +500 долларов США/цвет
|
|
Камера +3 000 долларов США |
|
8 кВт Обычный аппарат для обработки коронным разрядом +3 000 долларов США |
|
Аппарат для обработки коронным разрядом с регулируемой мощностью в зависимости от скорости машины +4500 долларов США |
